パソコン修理のページ

このページは、私が修理したパソコンたちの記録写真です
あくまでも自分のための記録ですので、一般の方の為のものでは有りません
(新品から1〜2年以内のパソコンは、製造メーカーに修理依頼をお奨めします)

ノート・パソコンの修理
(このページ)
BOOK-PCの
ページへ

フロッピィ・ディスクドライブ修理

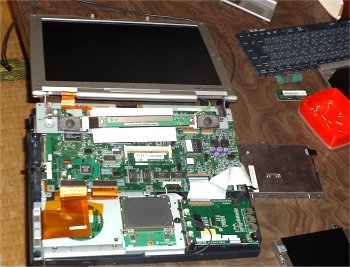

1−1 キーボードと
パームレスト・カバー部を
外したところ
1−2 FDDにアクセスするのに
ここまで解体した

右がわにFDDを
さらに分解してある

中に異物が入っていた
(清掃・調整でOK )

マザーボード上のフューズ切れバイパス
トップ・ページにもどる
2−1 症状:バックライト点灯せず

調査の結果
液晶パネル異常なし
(フレキ、CCFL、インバーター共)

マザーよりインバーターへの電源供給がないと判明

マザーを調査

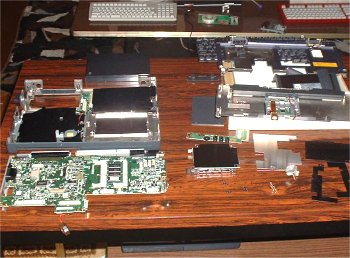

ここまでバラしたところ

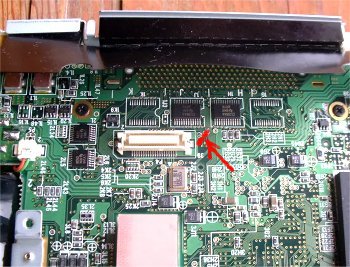

2−2
この面の裏側の
チップ状フューズが導通なし
(0.7mm角×2.0mm)

上記部は手作業不可のため

赤矢印部をバイパス

OKとなった

中央の白いコネクターが
液晶フレキ接続用

液晶バックライト交換
トップ・ページにもどる

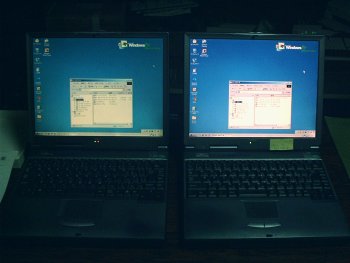

3−1 13.3インチTFT液晶
バック・ライト交換

右側が、交換後
明るくなった
(少し赤みがかったがOK)

(14.1インチも交換可)

3−2 液晶パネルを取り出したところ

フレキ・ケーブルと
インバーターが見える
3−3
液晶パネルの部品たち

これだけ解体しないと、
管まで行き着けない

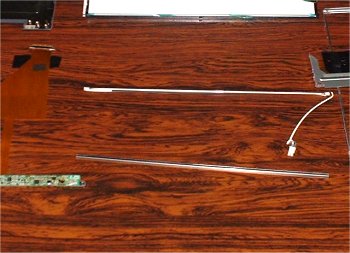

3−4
中央の細長い物
冷陰極放電管(CCFL)
直径 2.0mm
長さ 275mmが最適だが
(285mm使用)
新品に交換
(ハンダ付け必要)

(14.1インチは295mmが最適)

手前の細長い物
反射用コの字断面フレーム?
内側の反射フィルム補修
