| 写真です。クリックすると大きい画像が見れるかも | ||
| ns690 -1 |
 |
いきなり、完成の写真です 約50年前の製品ですね （2023年記入） 友人は約40年使用？ かなり気に入っていたようです。 |
| ns690 -2 |
 |

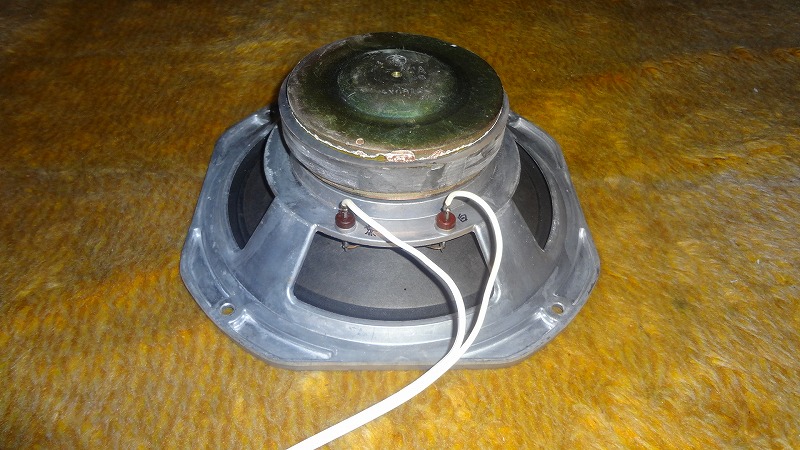

かなり錆が出ています これでは、固着するはずです もう片方はこんなに錆はなく 正常でした |
| ns690 -3 |
 |

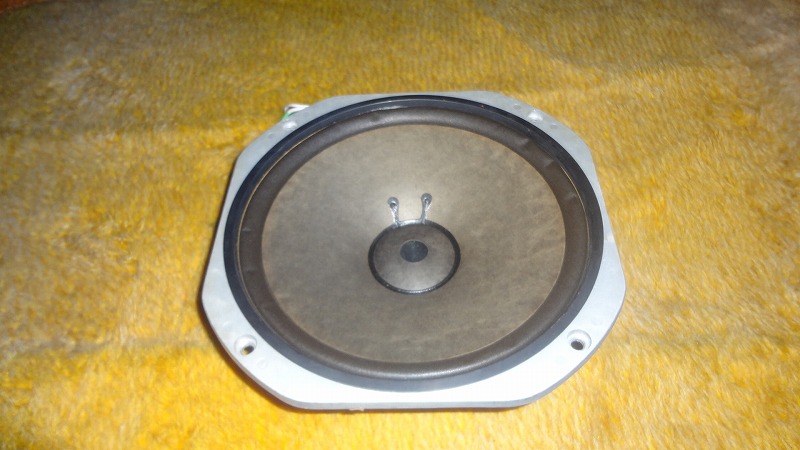

表側です エッジにえくぼができていますが 致命的ではありません |
| ns690 -4 |
 |

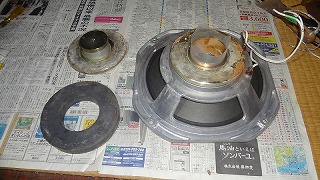

センターヨークをはずしたところです まづまづ簡単にはずせました |
| ns690 -5 |
 |
磁石をはずし、清掃中です |
| ns690 -6 |
 |

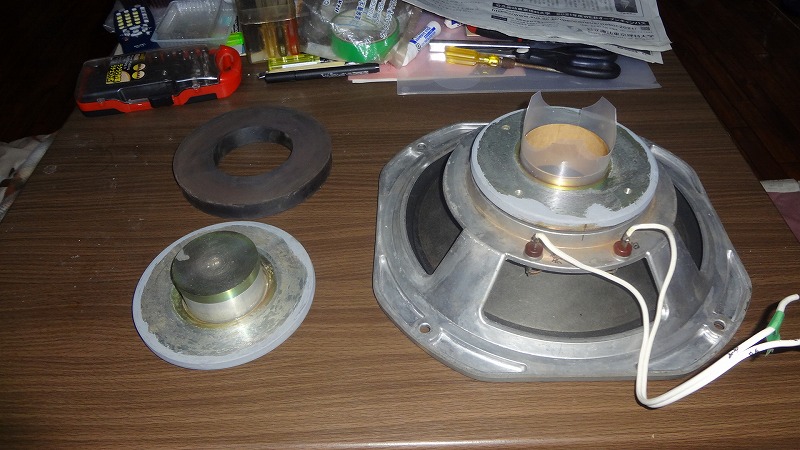

清掃後、錆止めを塗りました エポキシ系塗料です |
| ns690 -7 |
 |

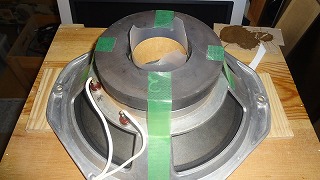

磁石を接着しました 2液性エポキシ接着剤 （90分硬化開始で実用強度10時間） これで1日待ちます |
| ns690 -8 |
 |
これからが大変です 治具製作、失敗作です 板の強度不足 うかつでした、こんな物で もてるはずはない みごとに割れました。 |
| ns690 -9 |
 |

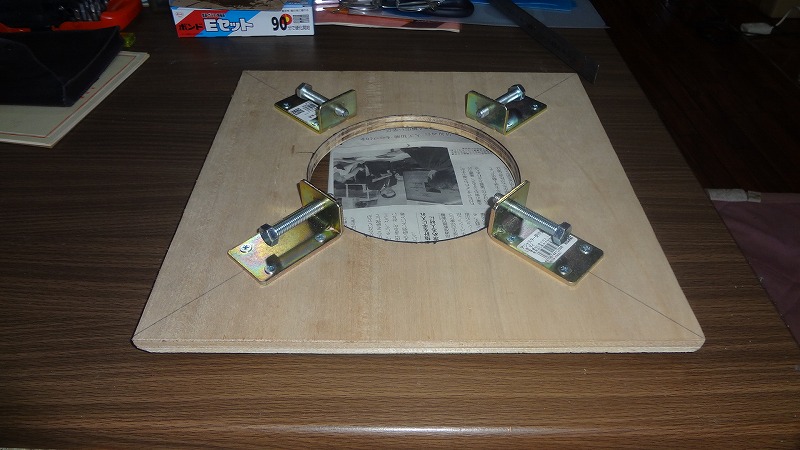

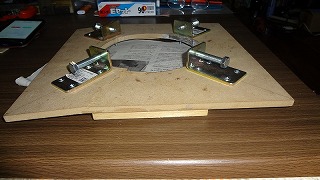

やっと成功しました 12ｍｍ厚コンパネ用です （本来は18ｍｍ以上が良い？） |
| ns690 -10 |
 |

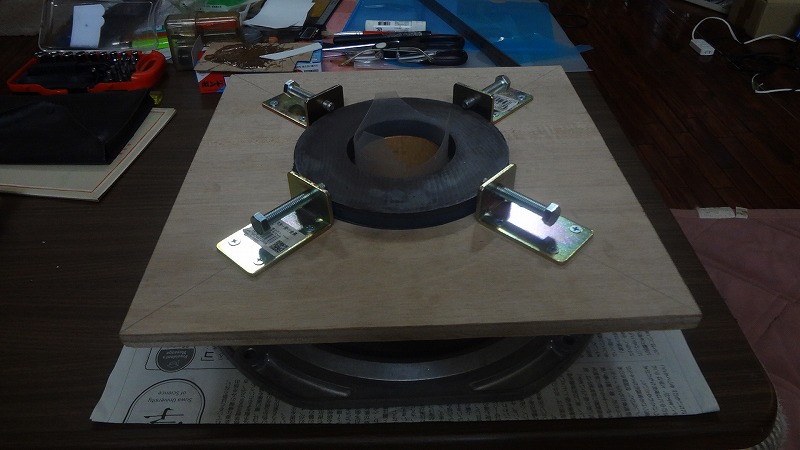

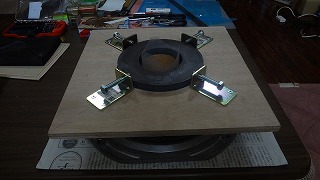

いよいよ前準備です 磁石側 |
| ns690 -11 |
 |

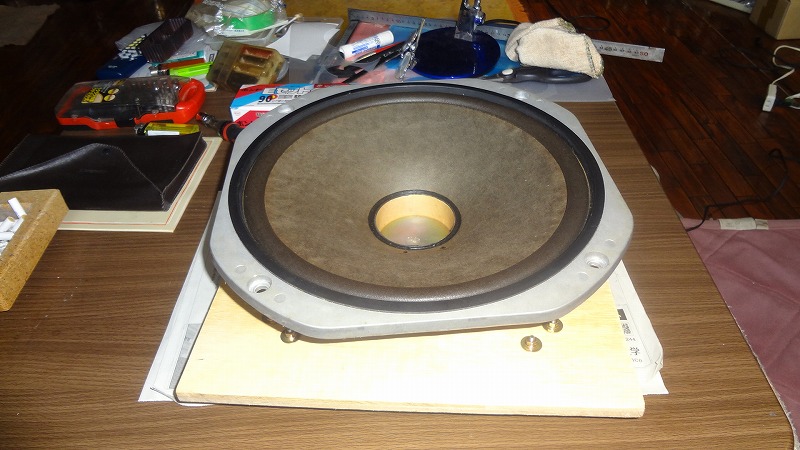

前準備表側 クリアランスを見る予定 |
| ns690 -12 |
 |
ヨークセット接着中 ここが1番の山場です 表側にしてクリアランスを微調整 その後1日エポキシの硬化を待ちます |

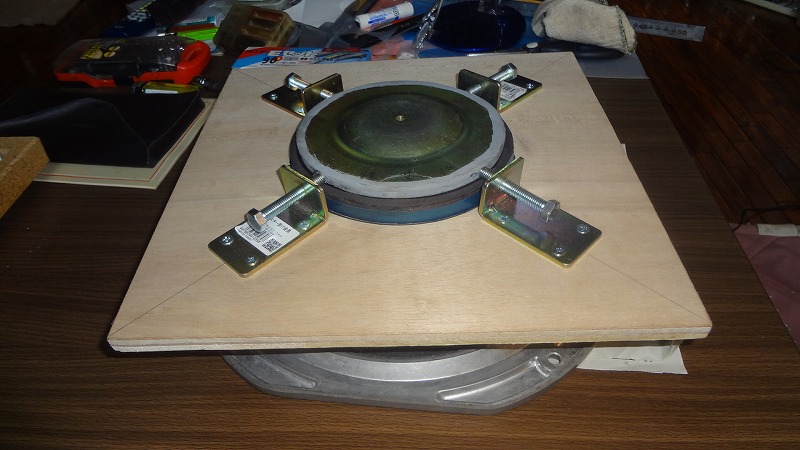

| ns690 -13 |
 |

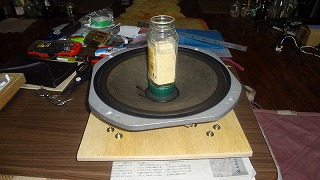

センターキャップ接着中 |
| ns690 -14 |
 |

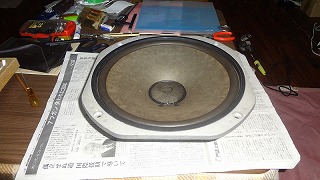

修理完了表側 |
| ns690 -15 |
 |

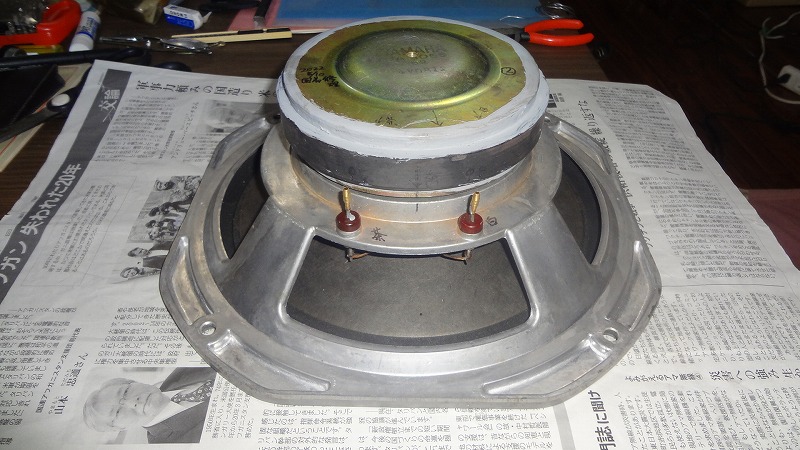

修理完了裏側 錆止めを塗っておきました |
| ns690 -16 |
 |

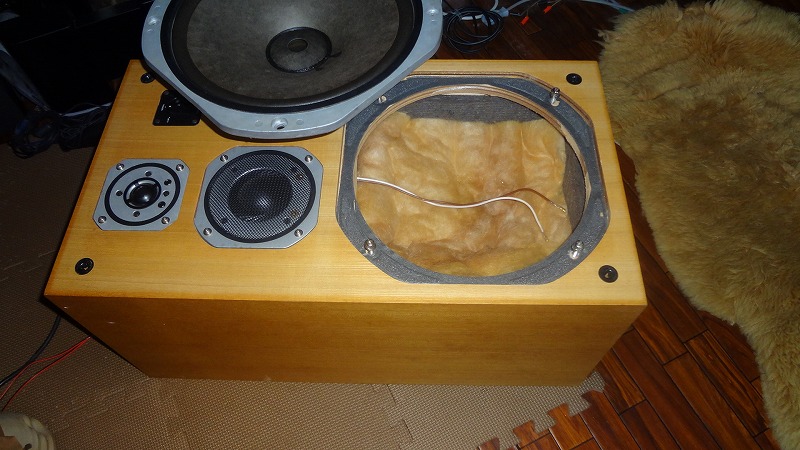

エンクロージャーにセット中 音だしは見事に懐かしい音が･･･ |
| ns690 -17 |
 |

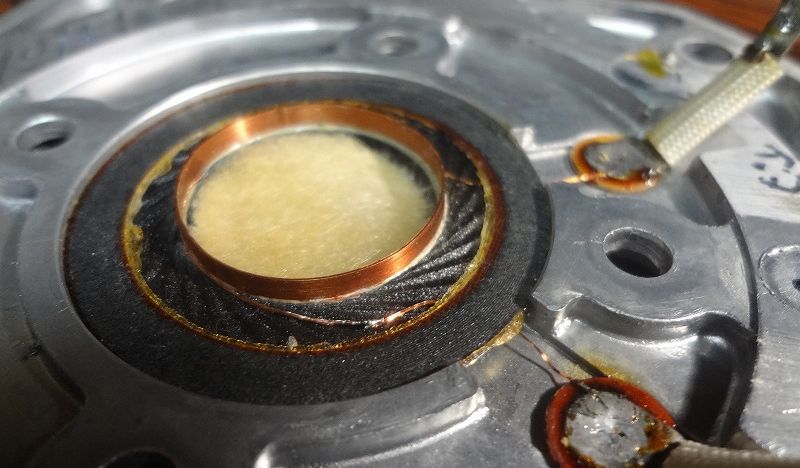

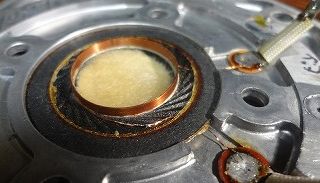

おまけですが ツイーターの断線修理中です 巻き始めが断線で半田付け不可 なので、その部分を磨きリード線を 接触させて瞬間接着剤で 押さえ込みさせ、 どうにか導通させました |
