| 写真です。クリックすると大きい画像が見れるかも | ||

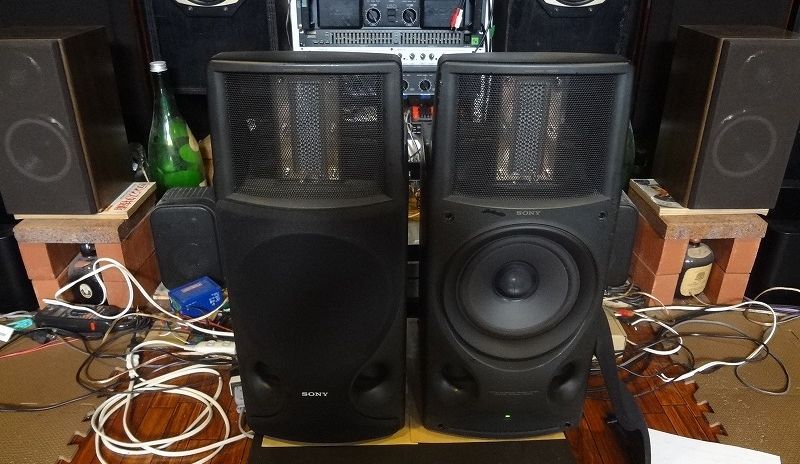

| J970 -1 |
 |
こりもせず又、オクしました 1円で・・・送料2000円ですが 状態説明は動作未確認 現状品 ジャンクとの事です ツイーターはやはり、かすかにしか鳴りませんでした。（でも前回の実績あり） 実はこの機種はウーファーがMFB仕様なので興味が・・・ アンプ部とウーファー動作OK |

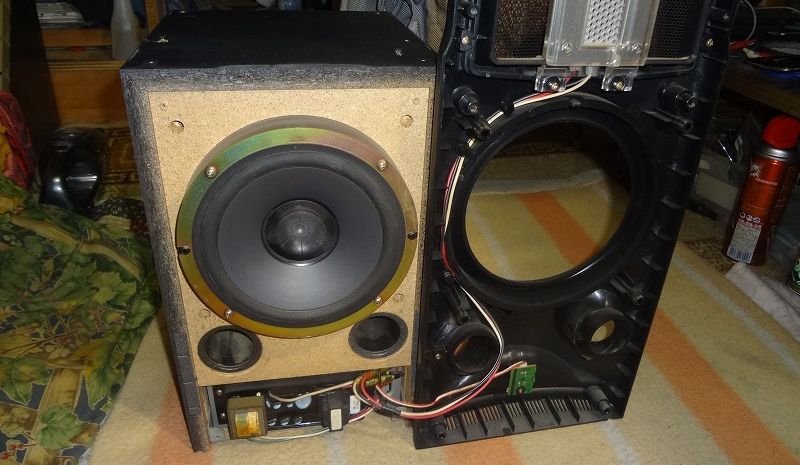

| J970 -2 |
 |
前面パネルを剥がしたところ。 ウーファーのセンターキャップの 付近が普通と違うMFB検出用か |
| J970 -3 |
 |

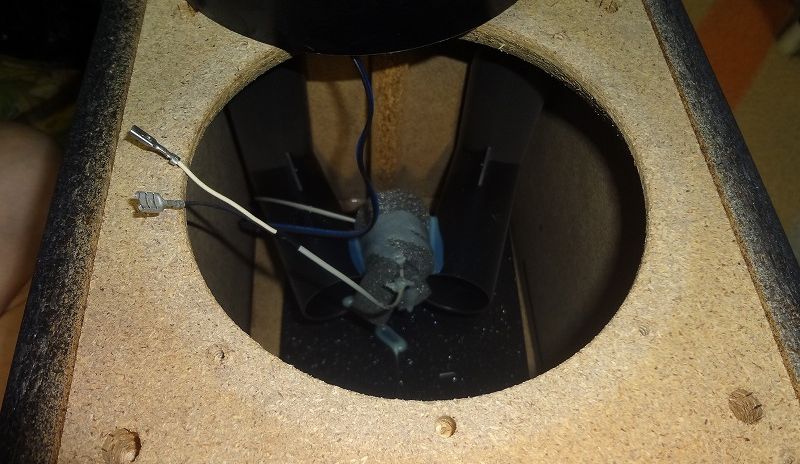

ウーファーを外して箱の中を 見てみました。 |

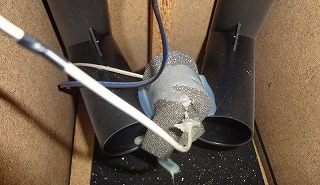

| J970 -4 |
 |
バスレフダクトパイプ 長いですね。約20cmが2本 |

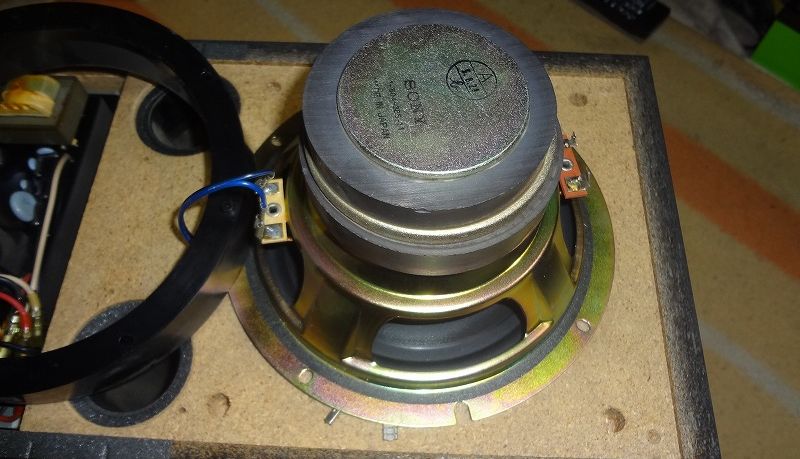

| J970 -5 |
 |
ウーファーの後ろです 端子が駆動用と検出用の2箇所 |

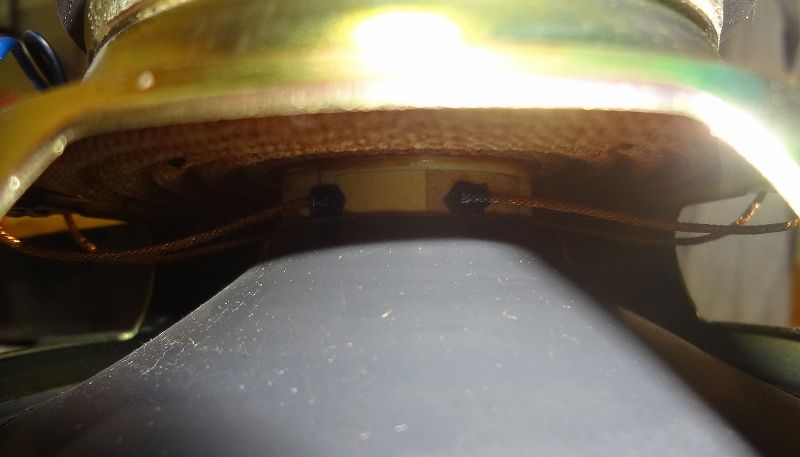

| J970 -6 |
 |
ウーファーの横から見た写真 コイルボビンから 2箇所分のリードせんが・・・ |

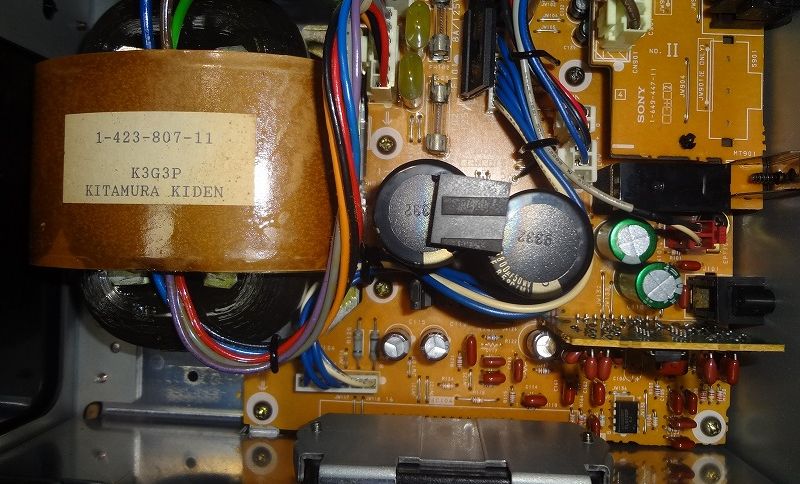

| J970 -7 |
 |
内臓アンプ IC STK ２ｃｈ マルチｃｈに成っている |

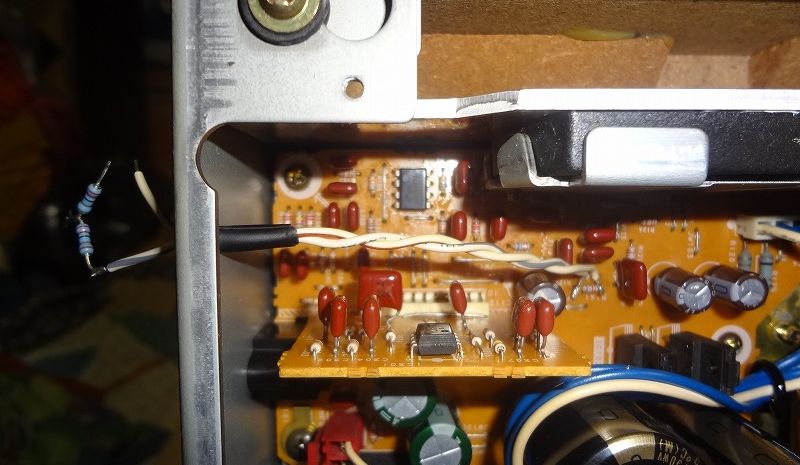

| J970 -8 |
 |
ツイーターゲイン＋３、＋6ｄｂ 引出し配線 |
| J970 -9 |
 |

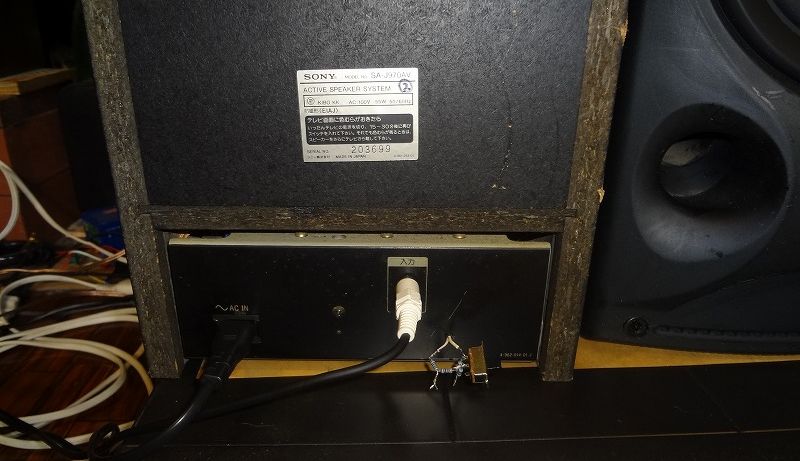

後面、AC100vとRCA入力 低音は16cmウーファーとは思えないほど力強い。 アンプで、微妙にブースとしてある。 （80Hz付近）このままで良いかも |

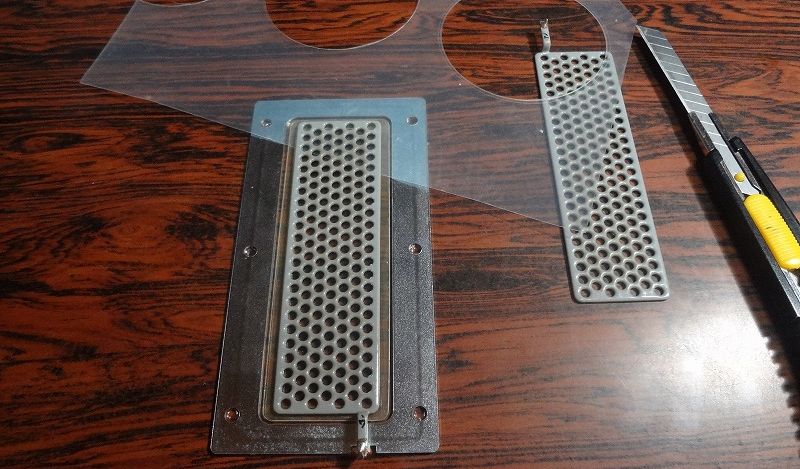

| J970 -10 |
 |

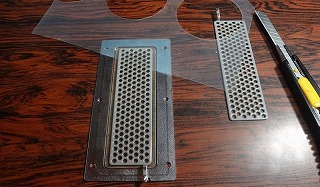

おまけ 前回ツイーター同様に 静電コーティングし復活 一番難しい部の写真 |
