| 写真です。クリックすると大きい画像が見れるかも | ||

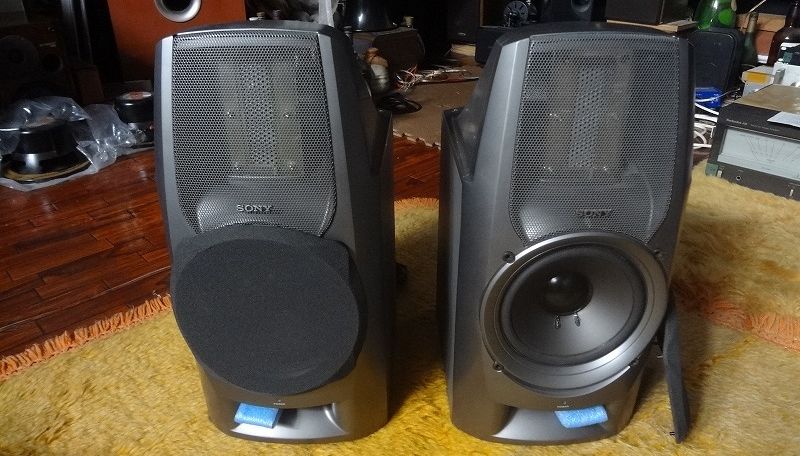

| MD9 -1 |
 |
やはりツィーターは全く両chともに 鳴りませんでした・・・ 予想どうりでした さて、どうしましょう |
| MD9 -2 |
 |
後面です ツィーターの後ろのカバーは はずしてあります。 （AC100ｖとSP端子です） |

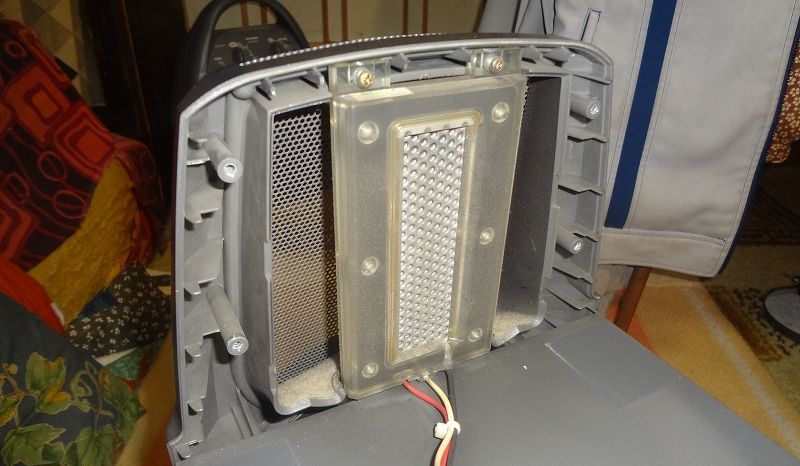

| MD9 -3 |
 |
これ、どうしましょう？ 取り合えず清掃してみましょうか。 |

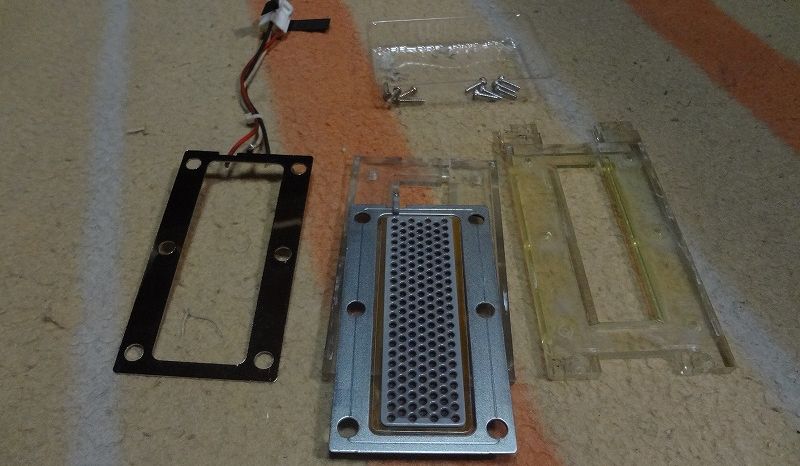

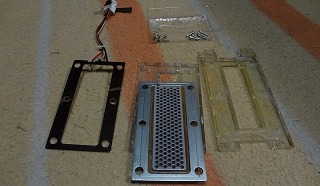

| MD9 -4 |
 |
ばらしてみました。 この状態で中央の振動板部分を この状態で洗剤に浸し刷毛洗いし 1日乾燥しました。 （穴あきの電極までは外しませんでした） 振動膜を破ってはいけないので 組立てて、音だししてみましたが 微かに鳴っている程度（-20db以下？） だめです。 |
| MD9 -5 |
 |
取合えず 高域用アンプのゲインを上げてみるか |
| MD9 -6 |
 |
回路の考察中 ここは、ウーファーのネットワーク ２〜３ｋｈｚ12db/オクターブ |
| MD9 -7 |
 |
ツィーター用パワーIC このゲインを10db程度かせいでみる 下記も合わせてやってみましたが 思うように音圧が上がりません これ以上高域アンプに負荷は かけれないので中断。 |
| MD9 -8 |
 |
このICはツィーター用Lowcutフィルター 左側の薄ねずみ色の2本の抵抗で 後ろ面のSP入力端子よりの信号を 分圧してICフィルターに入力している この部分でもかせげる？ |
| MD9 -9 |
 |
ツィーターとは関係ない 横道にそれましたが（ちょっと休憩） これはウーファーを外してみました この音がショボイので・・・ 吸音材なしですね、少し入れてみました 少しマシになったかな。 |
| MD9 -10 |
 |
根本的に解決しないと これからが大変です ネットで先人の剛の物を参考に・・・ 振動板張替え、静電防止剤塗布等 大変な作業 幸いなことに当方はまだ膜は破っていませんので・・・ 穴あき電極を剥がすのが難しい・・・ うまく剥がす法を見つけました 写真の様にクリアファイル（穴は無関係） |

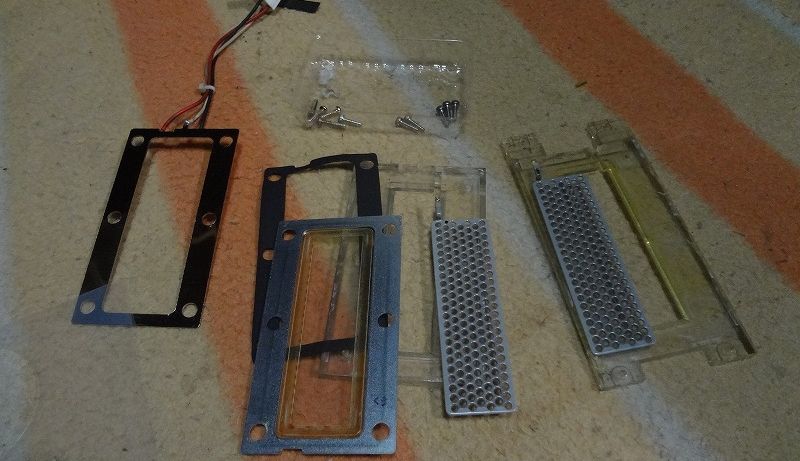

| MD9 -11 |
 |
上記の続きです 電極の角に少しフィルムを滑りこませ 少しずつ右左に優しくすべり込ませると 上手く取れました。 格部品をバラシタところです |

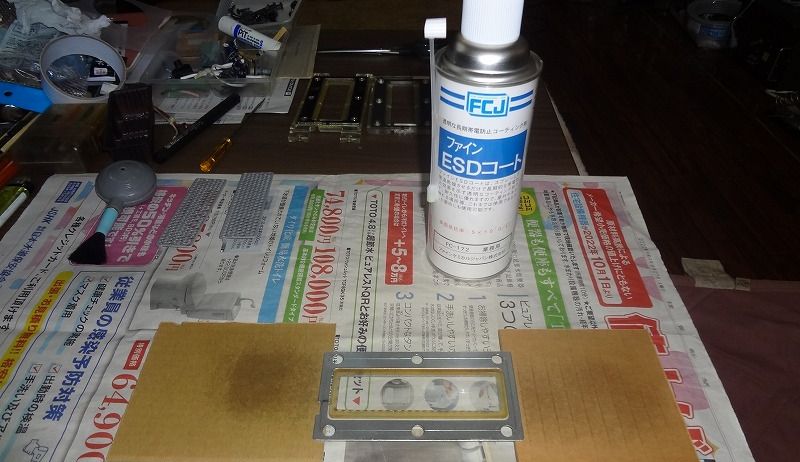

| ns690 -12 |
 |
ファインESDコート （これでないとだめみたいです） これを吹付けて1日置きました 何となくですが 粘着性の物質とクリアランス用シート を剥がさずコートを吹付けたので （導電性物質のため） 念のために粘着部分をカッターで優しく こさいでコーティングを剥がしておきました。 |
| MD9 -13 |
 |
組立て、音だししました オオー音圧出ました、さわやかな高音 復活です。 db増加はほぼ不要です。 念のためついでに3db上げ 出来るようにしました。 |

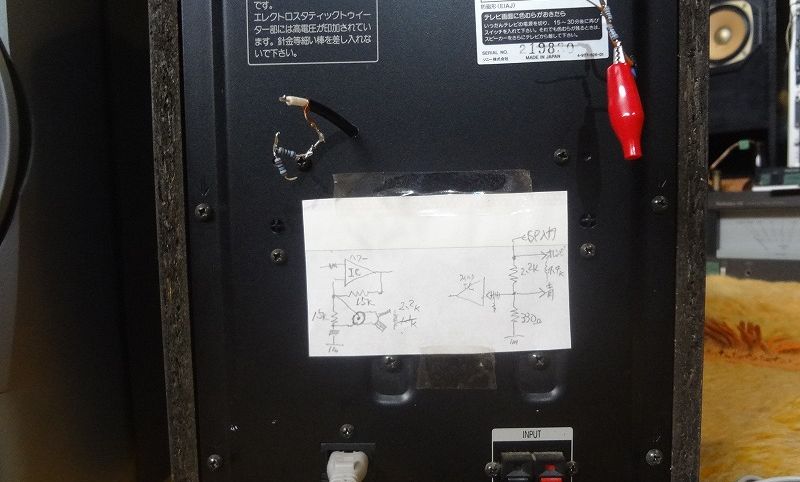

| MD9 -14 |
 |
参考に ゲイン稼ぎの手書きメモです。 230731 |
