	写真です。クリックすると大きい画像が見れるかも	4ch-MOSic-パワーアンプ（40W×4ｃｈ）

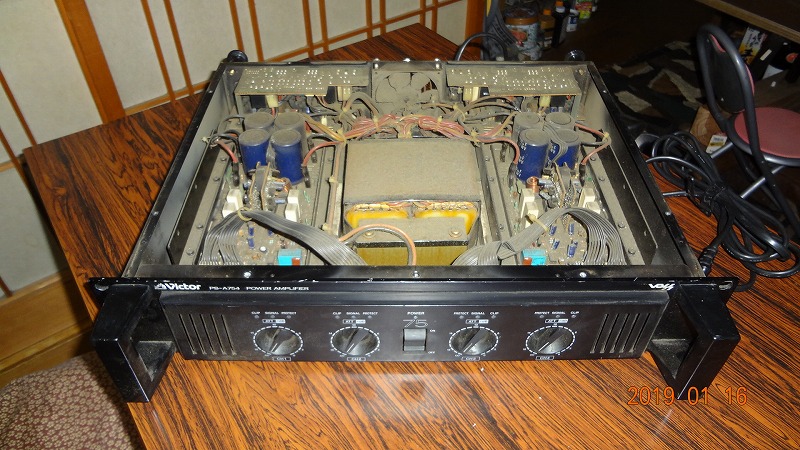

1-1		まず、躯体を調達しました （ジャンク出品1500円？送料も同じほど・・・） ほこりがすごい、PA用だけあって丈夫そう ケース、電源、ボリューム、入出力端子 等を使用します。
1-2		電源回路＋アンプ回路の基盤です （ほこりはブローしました） 2ch分です

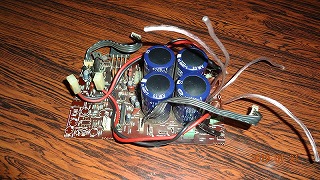

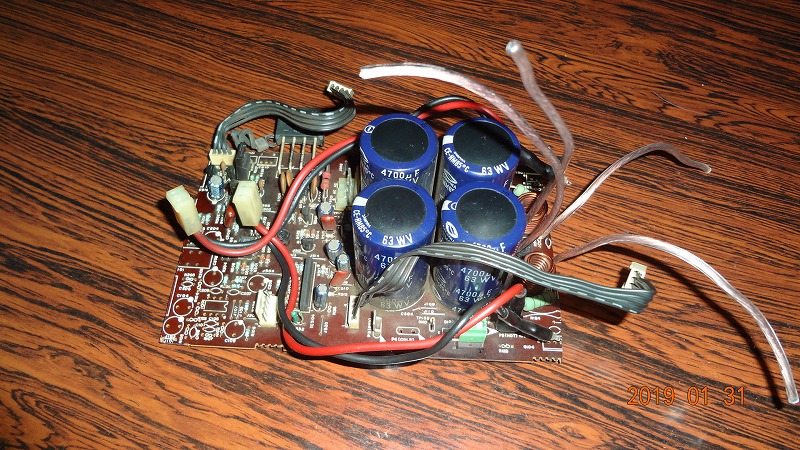

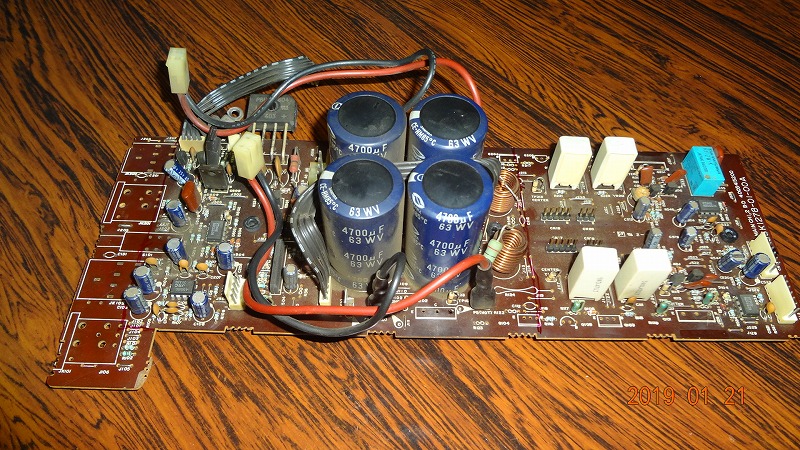

1-3		電源部を残し不要部を切りはなした コンデンサー4700μ63v×4個

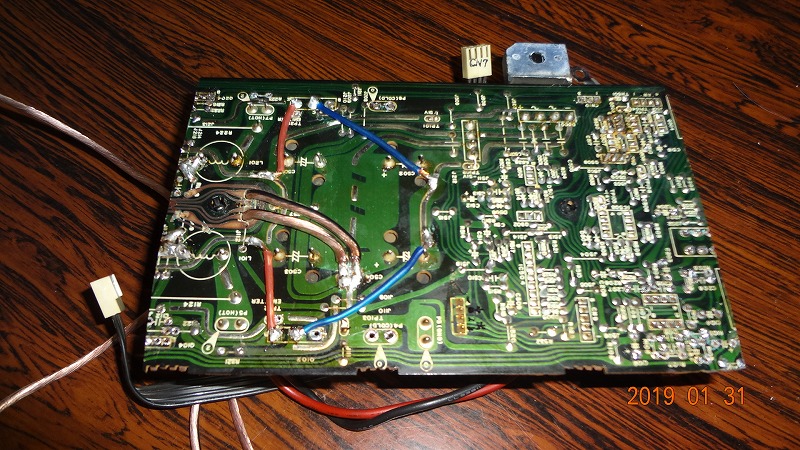

1-4		電源部の裏側です SP出力発振止めコイルと出力遅延回路も採用した

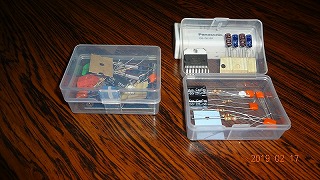

1-5		TDA7294-Kitを調達 （AliExpress　1セット500円）

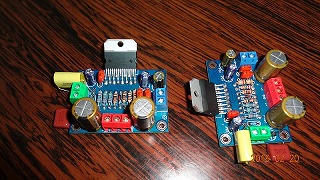

1-6		ユニット基盤完成後です コンデンサー、抵抗等は良質のものに交換

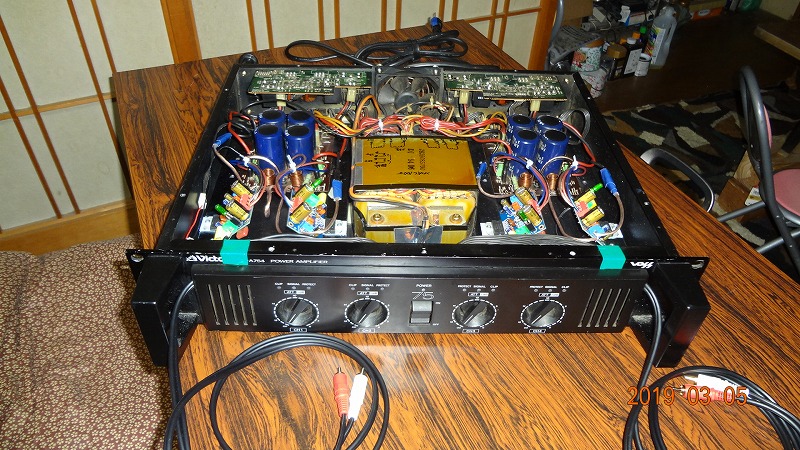

1-7		完成 正面からと内部 （入力RCAピンはコードじか付け）
1-8		左チャンネル部

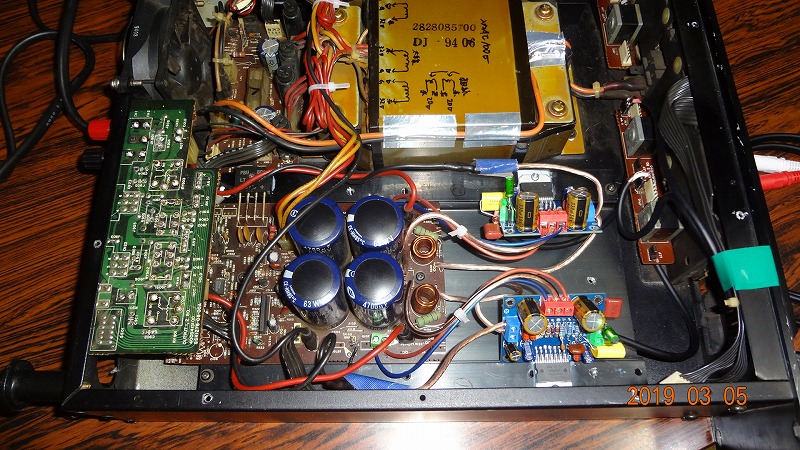

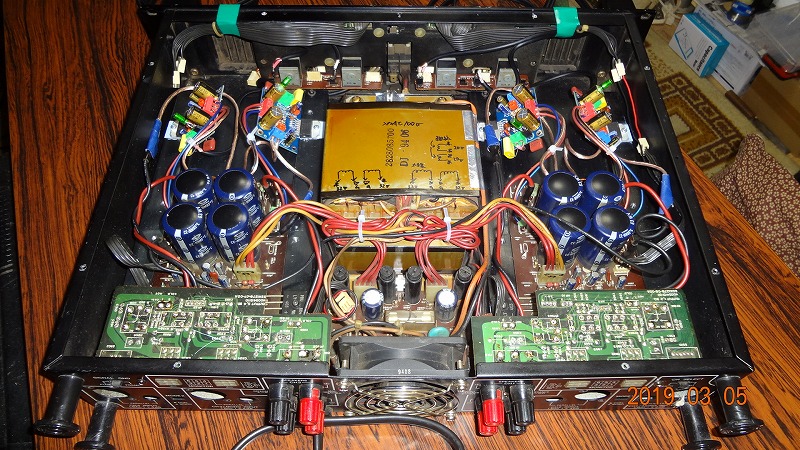

1-9		後方より内部 このアンプは、マルチ４チャンネル （当方のメインシステム）の ミッドハイとスーパーハイに使用
	SDGS協力？	バッテリー電源アンプ 　（ソーラー充電鉛蓄電池）

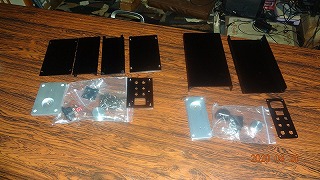

2-1		まず小型ケースを調達 chaina製ですが良い造りです （70w×100h×160L、mmオールアルミ） なぜかネジ類が2台分入ってました
2-2		いきなり完成です、写真撮り忘れ

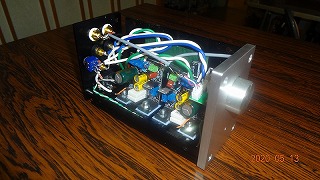

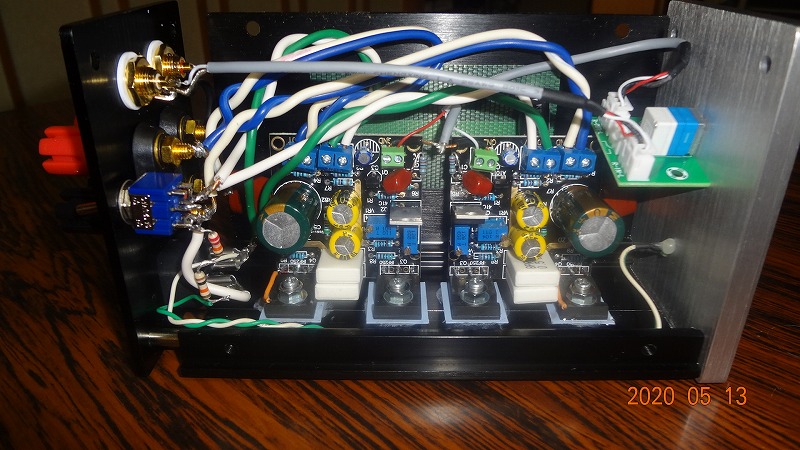

2-3		前面より 終段ＭＯＳFETのAB級出力10w×２ ワン電源24v〜46v出力コンデンサー仕様 JLH1969-Ampもどきで、Ａ級ではない
2-4		後面より SP端子はバナナ対応

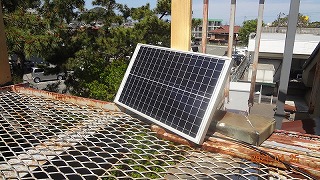

2-5		ソーラーパネル ３０Ｗ単結晶
2-6		鉛バッテリー充電中 このアンプには中央右寄りの小さい方を使用 　（12v12AH） 中央のは軽４車用38AHでAC100vにコンバートし他の機器に使用します。

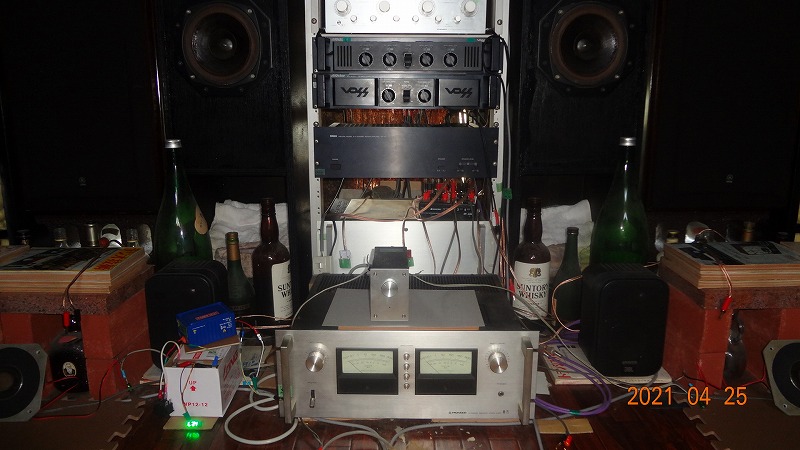

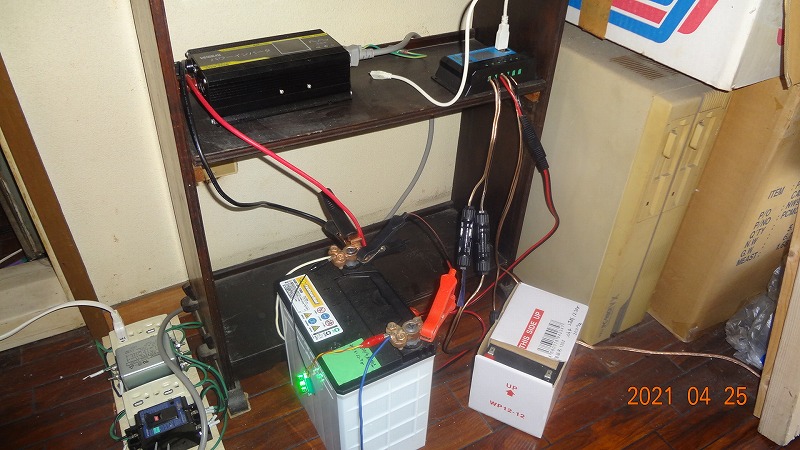

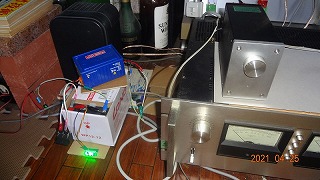

2-7		バッテリーとコンバーターとアンプです 当初はバッテリーを２個又は３個を直列にしていたのですが、めんどうなのでコンバート仕様にしました。

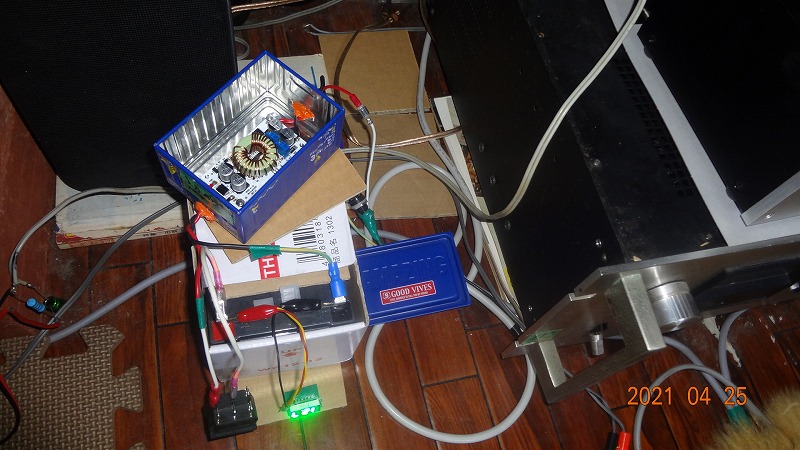

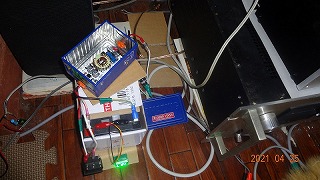

2-8		コンバーター基盤、青色ケース内部 ケースは１００円ショップ・・・ 12vを26vにupしています。
2-9		とうとう実験室の様に・・・ 日頃は（2020年以降）このソーラー電源で音楽を聴いております（時々メインマルチシステム） ちなみに電気料金を大ざっぱに計算してみましたところソーラーパネルとバッテリー等の投資回収には５〜６年かかります・・・ まあ、SDGSに協力している？自己満足・・・
