Sansui_AU555 修理、調整 55年くらい前の製品です レトロでなつかしいですね Ｙオクで完全ジャンクで入手 参考リンクです https://audio-heritage.jp/SANSUI/amp/au-555.html |
| １−２ |  |

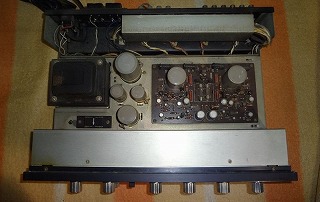

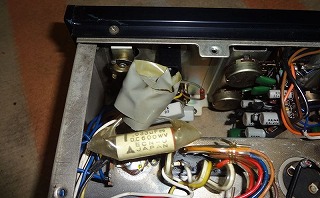

上部蓋を外したところ フューズ断線していました 取り合えず音は出ていませんでした （当然ですね） 部品（ケース＋α）取り？ |
| １−３ |  |

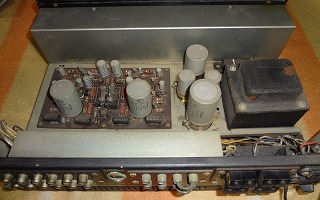

後ろ斜め上より （ほこりは少し払いましたが） |
| １−４ |  |

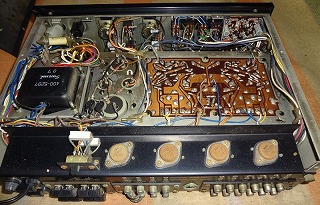

底面からです メンテが容易ですね パワーTR錆びてます （２個ショートしております） |
| １−５ |  |

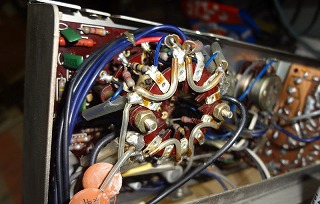

電源SW部・・・ （プッシュSW崩壊していました） |
| １−６ |  |

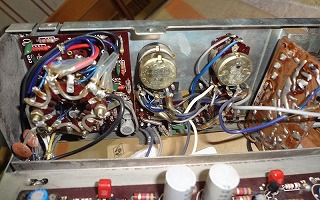

入力切替SW部・・・ （接点清掃した） |
| １−７ |  |

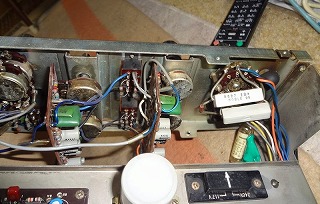

ボリューム・バランスVR部・・・ |
| １−８ |  |
トーンコントロール部・・・ |
| １−9 |  |

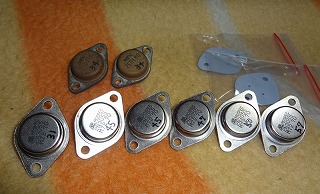

オリジナル2SD180さび２個生きていたやつ 代替用に手に入れた2N3055新品６個 （１個１００円くらいだった） Hfeを測定し４個を選別し取替えた |
| １−10 |  |

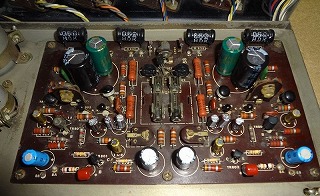

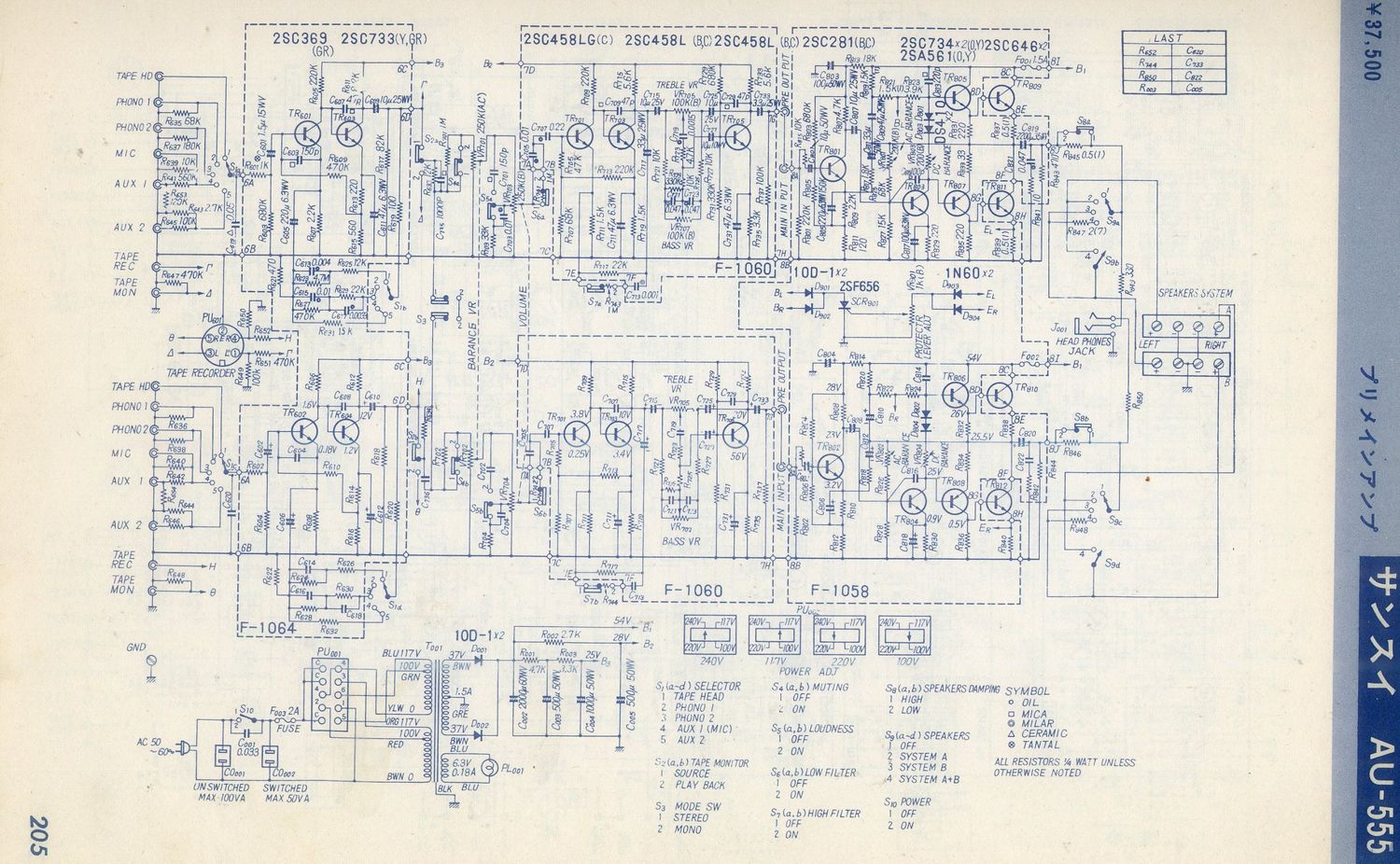

基盤上修理 回路図参考 AU-555_kairozu.jpg へのリンク １）フューズ交換 ２）パワーTR ４個交換 ３）前段TR数個交換 ４）出力コンデンサー交換 ５）入力コンデンサーとケミコン数個交換 |
| １−11 |  |

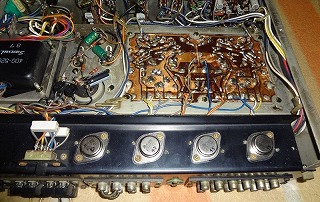

修理後 裏面 パワーTR缶が光ってます 懐かしい音が出ています |
