| 写真です。クリックすると大きい画像が見れるかも | ||
| １−１ |  |

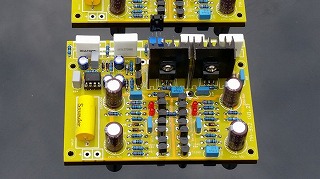

１５０ｗクラス・アナログパワーアンプ ハンダ付け完了時の参考写真です 現物では有りません 終段パワーＴＲなしで約４５ドルです |
| １−２ |  |

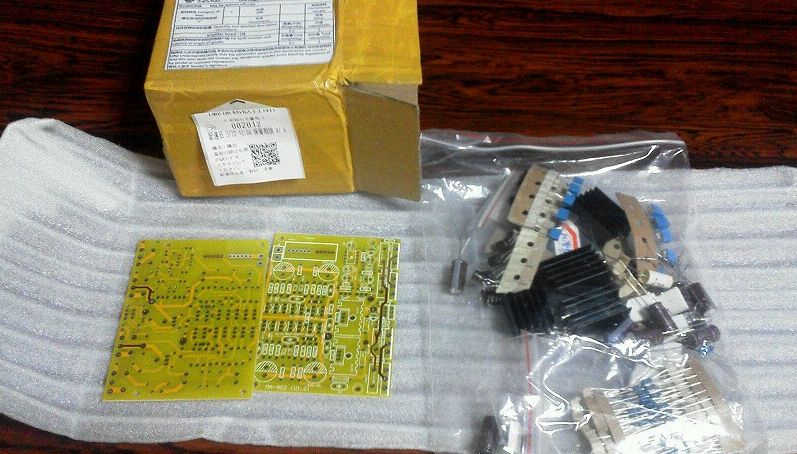

Ali-Expressと言う通販サイトに注文 ２週間位で届きました が、しかしDIYでも回路図も部品リストも 説明書等の紙切れが一切なし すぐに、回路図ぐらいはメールででも 送れと問合せしました。 （英文、久しぶりでしたが） |
| １−３ |  |

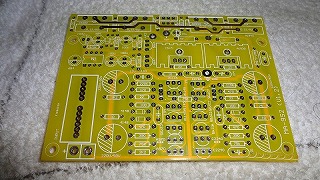

プリント基板 表 （両面タイプです） |
| １−４ |  |

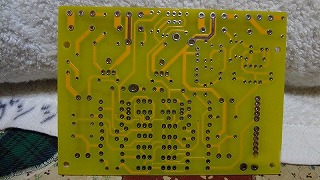

プリント基板 裏 （全てスルーホール仕様で性能は良さそう） 修理時はやっかいですが |
| １−５ |  |

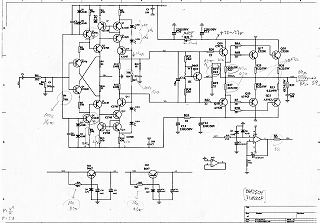

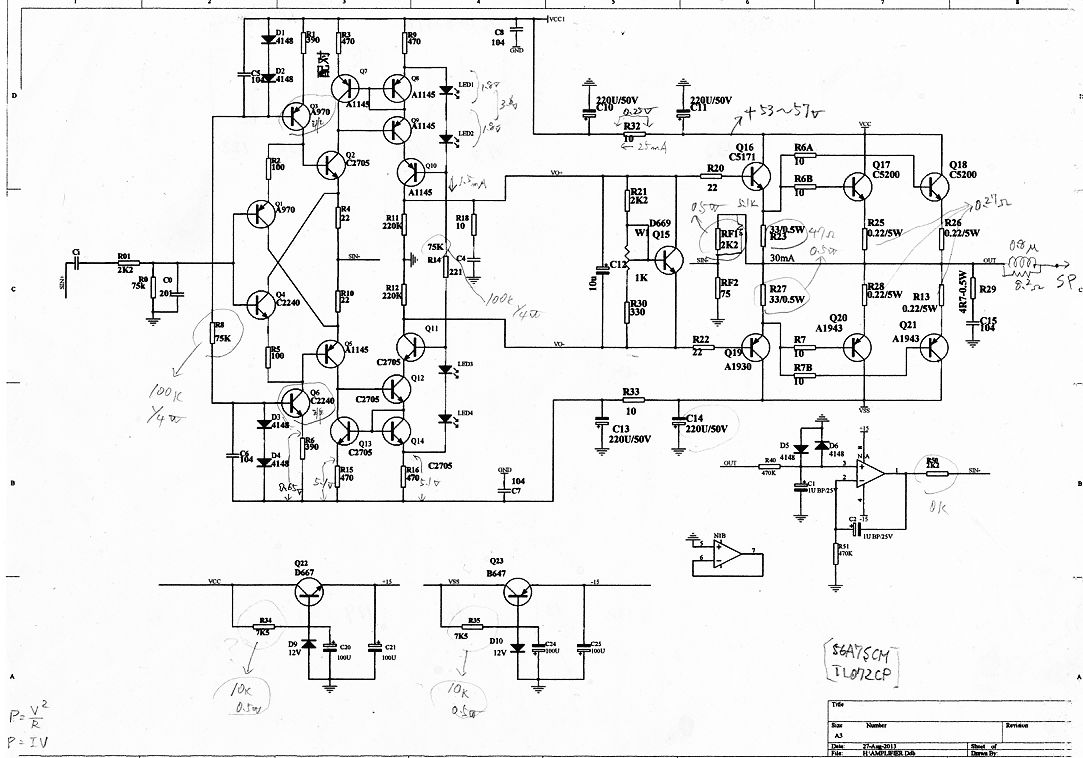

メールで回路図が届きました。pdf これ一枚のみです これ以上期待出来ないので良しとしましょう。 （手書きは検討私のメモです） 電源のケミコンの耐圧が50Vになっています おそらく、実電圧40〜45V用の回路定数だろう （実は部品は63Vのケミコンが入っていたが） 50Vの低電圧電源を使用しなさい？ この時点で M75電源ケースに組込みは断念 |
| ここで中休み（これを何とかM75以外で生かしたい） | ２週間放置 M75の修理、改造の完了後、下記着手 |
|
| １−６ |  |

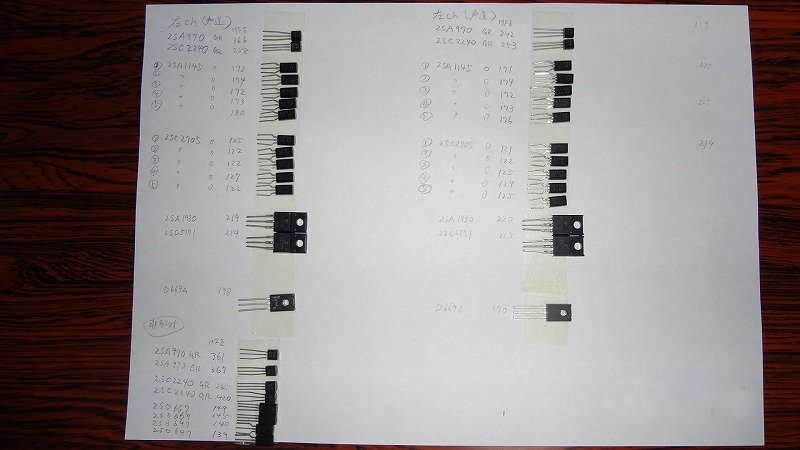

実は、届いた部品に余分な物が入っていました MJ何がしのパワーTRコンプリ４組が・・・ これは、１台製作出来そう。 （５５５ESXの残骸もあるし・・・） と云う事で製作開始！ でも、部品がこの様な訳で信用出来ないので 画像のように総点検です。 |
| １−７ |  |
抵抗、ダイオード、前段トランジスターを取付け |
| １−８ |  |

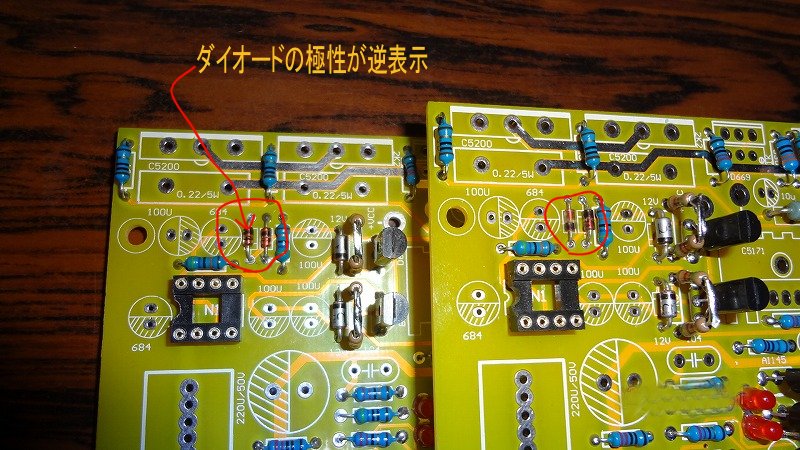

ここで注意 赤○のダイオードですが 全部で１２個入用ですが１４個入っており あやしい！測定してみると２個は不良で １２個入用の内の１個が逆極性でした。 シルク印刷はOKでした |
| １−９ |  |

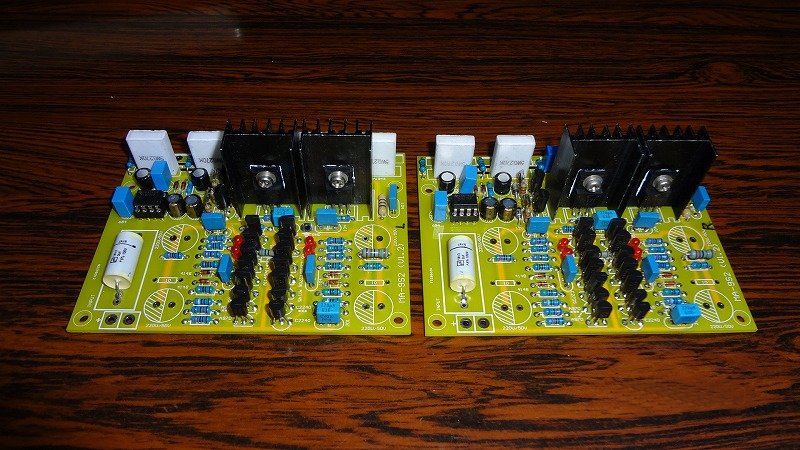

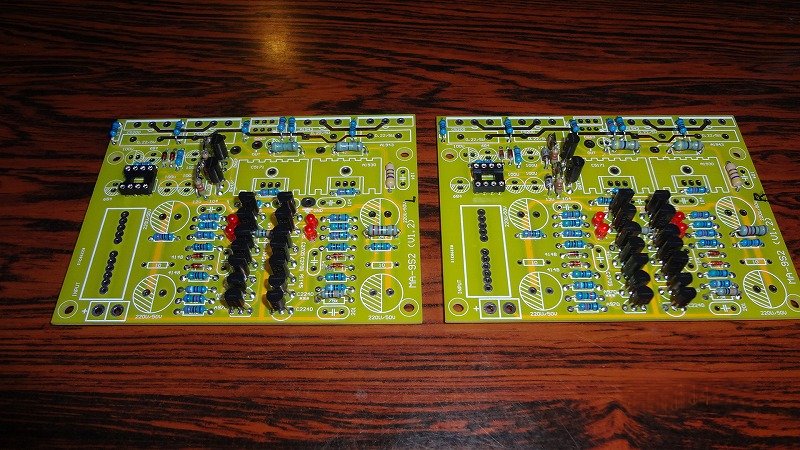

ほとんど取付け済み |
| １-１０ |  |

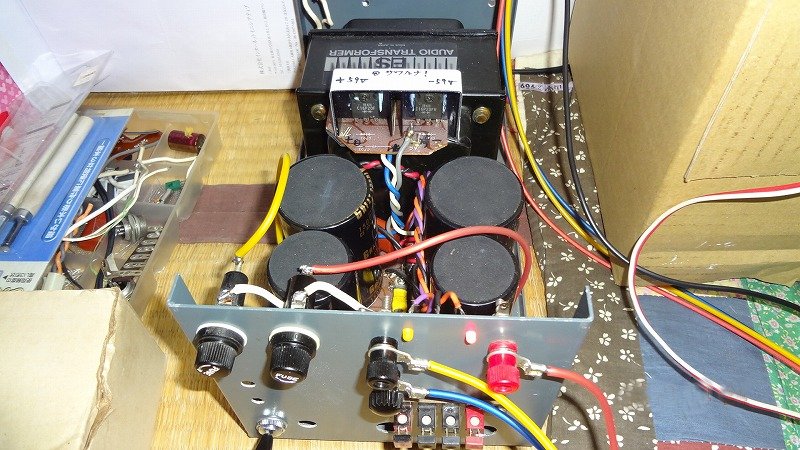

電源ユニットです ５５５ESX残骸移植、ケースは４０数年前（学生時代）の残骸を再利用。 ＋−56V、ケミコン15,000μ×２＋10,000×２ |
| １-１１ |  |

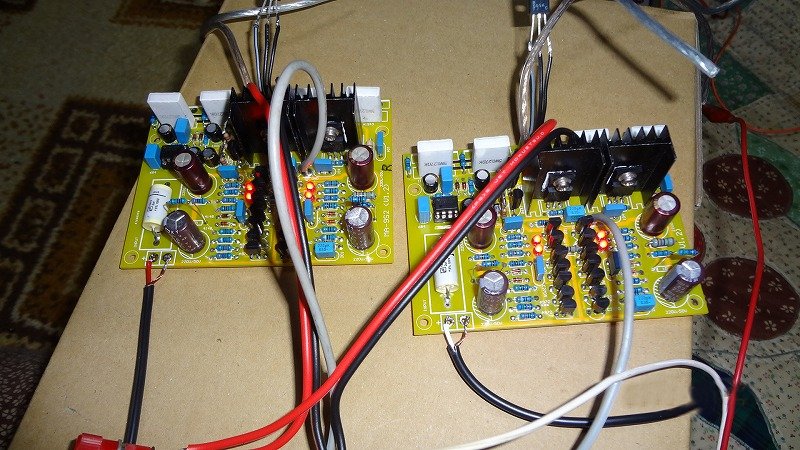

パワーTRなしで、仮動作 ＯＫ |
| １-１２ |  |

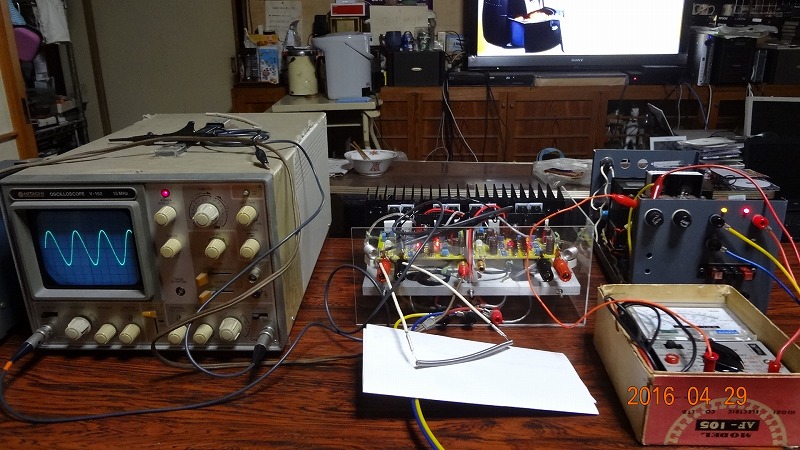

パワーTR、放熱基（５５５ESX残骸）取付け アクリル板で囲いました。 オシロで確認、１２０Ｗ×２です |
 |
完成、上面写真です エージング、再調整中 スケルトン、ちょっとマニアックですね 試聴は、なかなかの物でした。 |
