Yamaha-A6修理、調整 完了後の写真 参考リンクです http://audio-heritage.jp/YAMAHA/amp/a-6.html |
| １−２ |  |

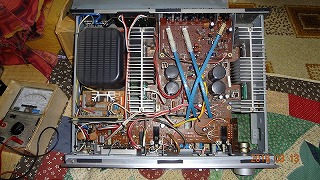

まず、上蓋を開いて眺めます 取り合えず音は出ていましたが 出力０バランスが200mv程度あり アイドリング電流も70ma〜150maで不安定 |
| １−３ |  |

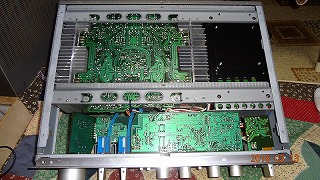

裏蓋を開いてプリント基板を眺める |
| １−４ |  |

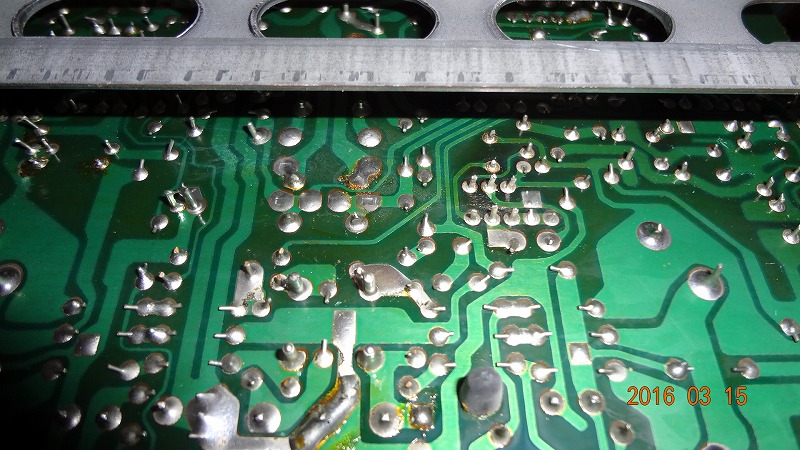

ハンダクラックが少し心配なので 怪しい所のみ再ハンダしました。 少し安定しましたが・・・ |
| １−５ |  |

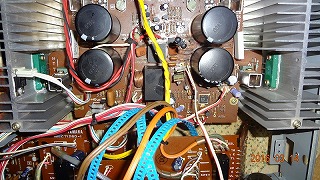

電源ケミコンの近くが汚れていたので 清掃しました |
| １−６ |  |

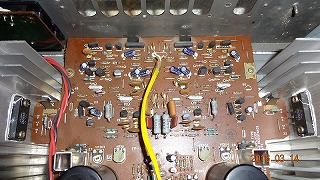

プリアンプ基盤をはぐり、パワー基盤を見ます アイドリング調整用半固定抵抗がオープン型 なので怪しい |
| １−７ |  |

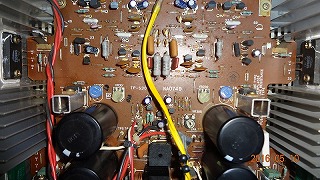

半固定抵抗、青いやつに替えてみました 出力０バランスが15mv程度以下に調整 アイドリング電流も30ma程度に 調整出来ました。 まずまず安定しましたのでこれ以上手間を掛けれないので、終了。様子を見ます |
| １−８ |  |

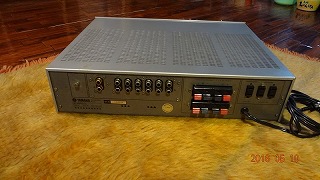

完了 後ろからの写真です 試聴しましたが結構良い音だと思います。 （AUX入力からの試聴でToneコントロールはOK、又Phonoは確かめていませんが生きている様です） |
