| 写真です。クリックすると大きい画像が見れるかも | ||
| １−１ |  |
Yamaha-M35修理 完了後の写真 参考リンクです http://audio-heritage.jp/YAMAHA/amp/m-35.html |
| １−２ |  |

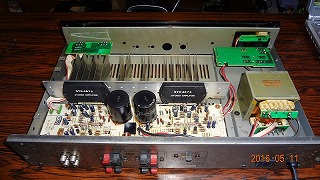

2ch/4chパワーアンプ STK4873、1個に2ch入りのICですね オクで手に入れたときはFRONT2chはOK REARは壊れている様子でした。オク説明あり まず、上蓋を開いて眺めます めんどくさいので、そのまま2ch動作品で良し として蓋をし1年間部品取りとしておきました。 |
| １−３ |  |

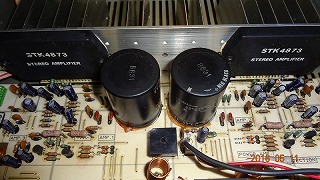

その後 前記の中華アンプＤＩＹ-Ｋｉｔのケースにと 蓋を開けて眺めていたところ・・・ 見つけました！REARアンプ基盤上の抵抗が 焦げている！ 写真の左側がFRONTで右側がREARです |
| １−４ |  |

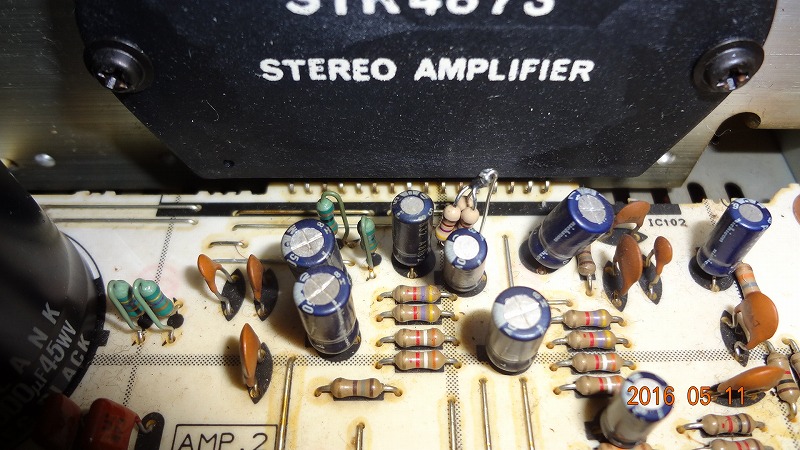

写真の中央付近の抵抗 （抵抗の手持ちがなかったので3パラ団子） に交換、正常に4ch動作しました。 入力VRは少しガリありますが使えます。 音は普通になる程度の物ですが 直ってしまったので、ケース取りは止めました。 誰か買ってくれる方おられませんか？ そのうちオクに出品しようかな。 |
