| 写真です。クリックすると大きい画像が見れるかも | ||
| １−１ |  |
まずは、ここからです じっくり眺めます メイン電源は＋−67V 正常 |
| １−２ |  |
メーター回路と 前段用低電圧回路であろう |
| １−３ |  |

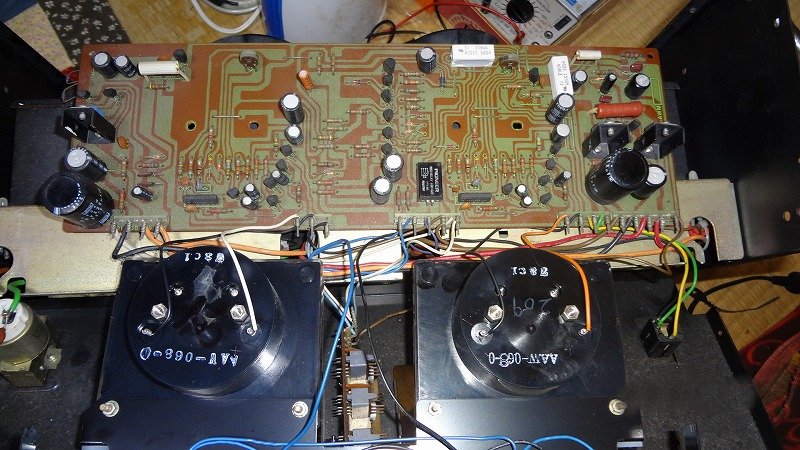

基盤の左端は-63V定電圧 右端は+63V定電圧とSP切替リレー電源 中央はピークメーター回路 TR 1個不良で交換 |
| １−４ |  |
メーター基盤の各端子の調査整理図 （大きい画像は秘密です） ここまでで方針を決める オリジナルの回路図がないので （解析に時間がかかる） 別のメイン基盤製作の方が良いかと・・・ |
| １−５ |  |
netで部品を探していたら150W*2の中華アンプ ma9s2のパワーTRレスDIYバラ売り42ドルを 見つけたので（日本だと倍以上のバーツ） 注文した。 これが又迷走の・・・・ このDIY部品が困りもので・・・ 長いので別ページへ  ココをクリックして下さい。採用を断念した。（chaina製は要注意） |
| １−６ |  |
ついにオリジナル回路を解析着手 大変でしたやっと出来ました （間違いがあるかも） 大きい画像は秘密です どうでも入用な方はメールで連絡下さい ちょっとだけ寄付頂けると・・・ ここで回路図を眺めて気がついたのですが 初段とプリドライバー段全体に耐圧と耐電力 が不足ぎみではないかと（1〜2年で壊れる？） アマチュアの意見ですが、この当時のpioneer 設計者様の意見を聞いてみたいものです。 （トランジスターが特別選別品ならいいのですが） 私が壊したのでなく、今だとリコール？ |
| １−７ |  |

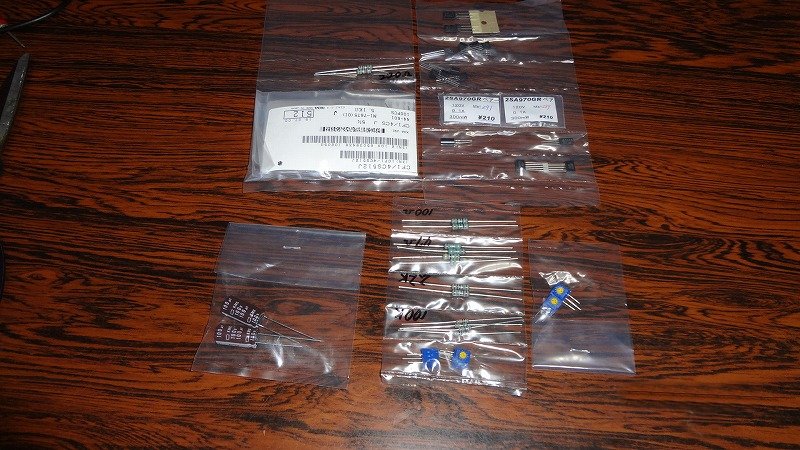

耐圧等を検討しTR他を注文 ○松さんに・・・（値段は高いが確実です） |
| １−８ |  |

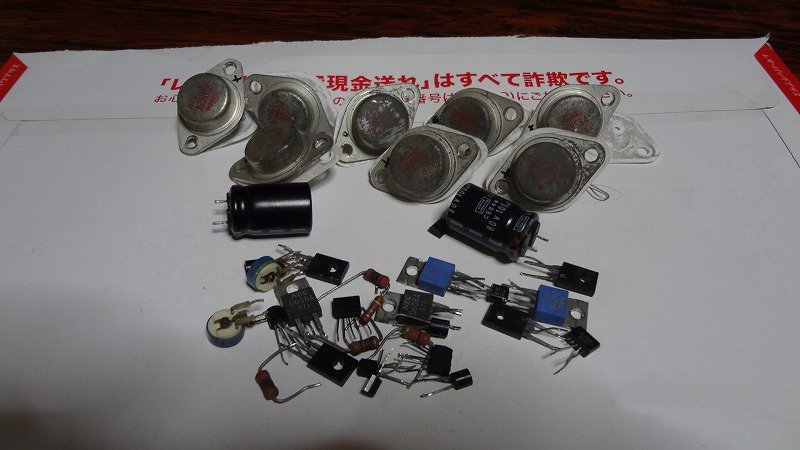

壊れた部品です。 まだ有りましたが、判らなくなりました。 2SB554と2SD424等 |
| １−９ |  |
５５５ESXから移植 2SA1492と2SC 2021年12月訂正（ご指摘感謝） 放熱基はオリジナル再利用 |
| １-１０ |  |

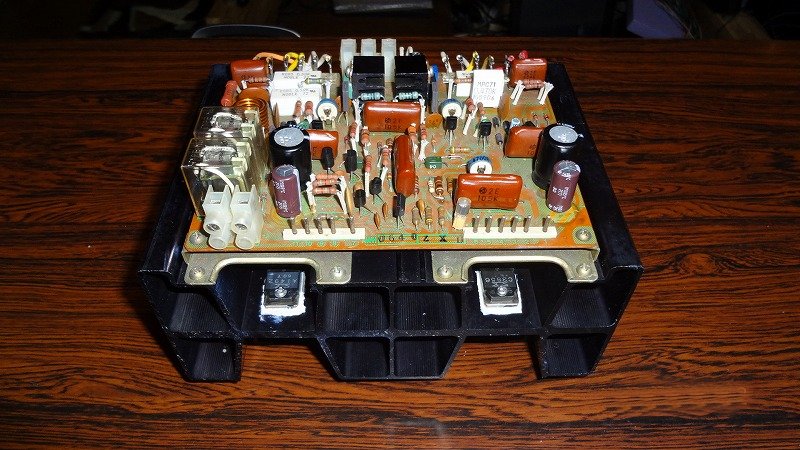

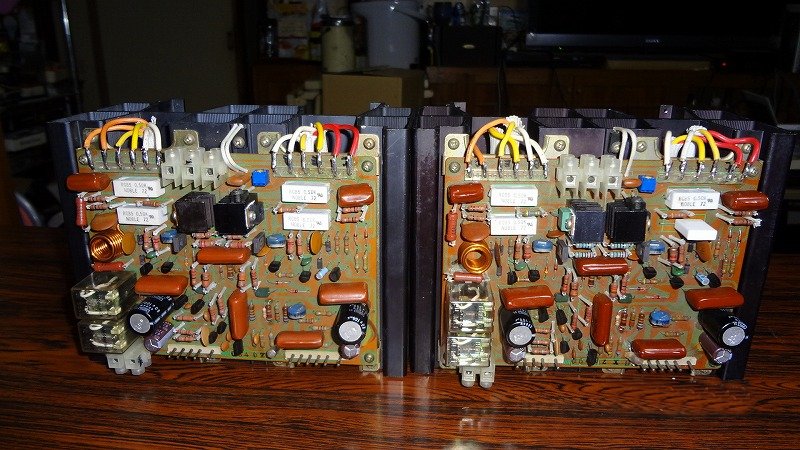

最小限の部品取替えですので 左右が微妙に違う |
| １-１１ |  |

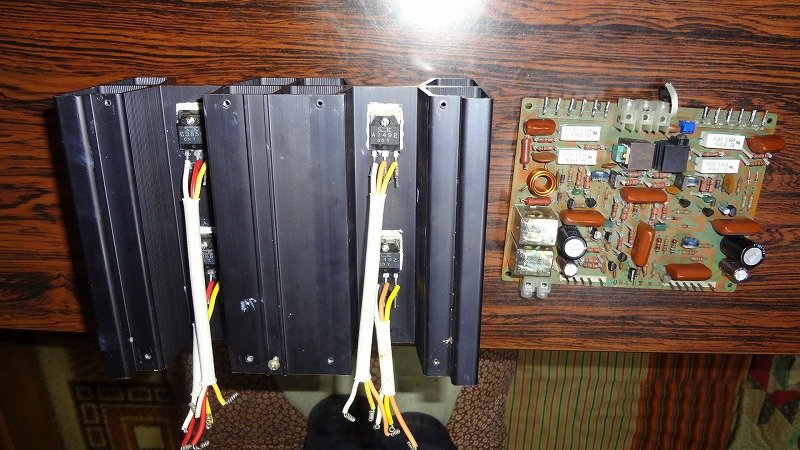

トランジスターはほぼ8割代替 高耐圧に |
| １-１２ |  |

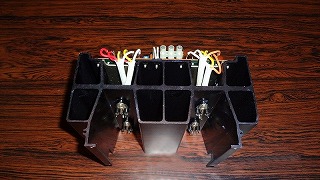

放熱基の裏面 |
| １-１３ |  |

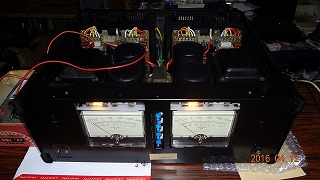

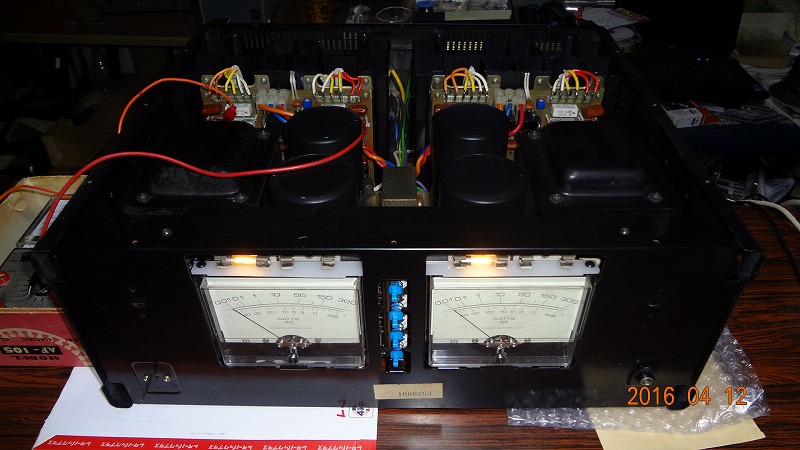

メインユニット取り付け バイアス電流調整 出力０バランス調整中 |
| １-１４ |  |
エージングと微調整 オシロスコープでの写真取り忘れました。 正弦波で、ほぼ１５０Ｗ確認 |
| １-１５ |  |

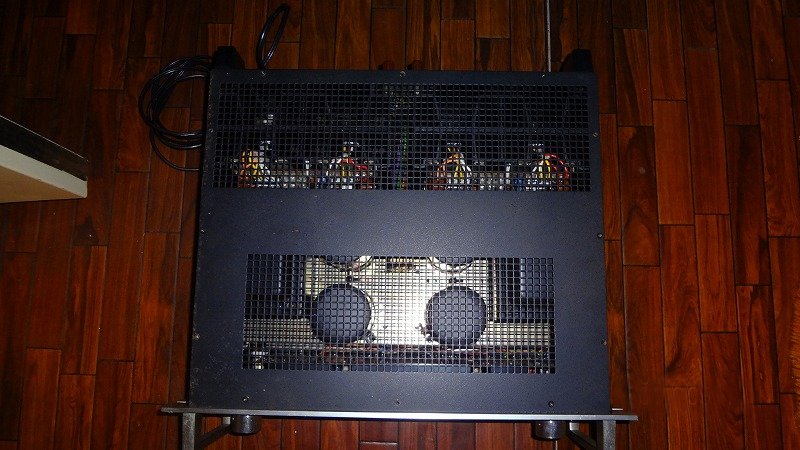

完了 上面より |
| １-１６ |  |

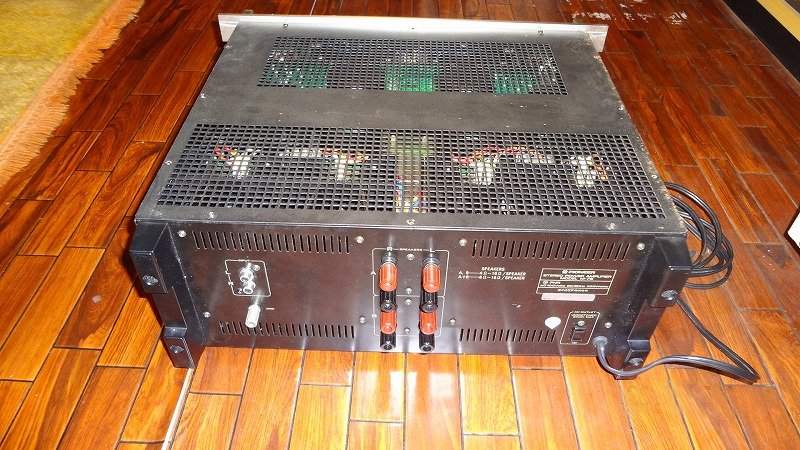

完了 背面より 追記、正面左右に付いているアッテネーター 以前取外していたものを再取り付け したのですが３５年前の事で よく覚えていないのですが この度取付ける時に片方のボリュームだけに60P程度のスチコンが抱かされていました 左右ケーブル引回し長さの補正でしょうね こんな所にも設計の・・・ |
| １-１７ |  |

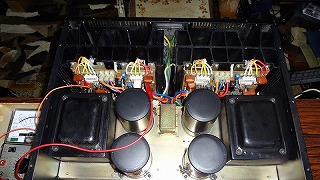

完了 正面より やっと終わりました 音はオリジナルより良いかも？ 修理日 2016/4月〜6月 |
| 1-18 |  |
修理追記 2017/5月プロテクトリレーが時々きき始めた 調査の結果アンプ回路は正常で プロテクト回路のトランジスターが2個（赤印） 写真は交換前（交換後は撮り忘れ） 何のための保護回路？ ついでに回路図１−４と１−６を訂正と追加した |
